振動篩

振動篩12年生產廠家

過濾,除雜,分級

聯系方式
您的位置:首頁 > 產品中心 > 滾筒篩

滾筒篩

2000-34000元/臺詳情咨詢

該設備依靠圓筒式篩網幫助物料實現分離的篩分目的,是以河沙、黃沙大批處理的一種分級設備,篩孔不易堵塞。

2-80mm篩孔尺寸:

≤300-400mm入料粒度:

800噸/時產量:

特點:網孔不易堵塞、篩分筒可封閉,易于密閉收塵、使用壽命長。

適用物料:耐火材料、河砂、砂石、煤炭、焦炭、白灰、砂金礦、赤鐵礦、褐鐵礦等

選型要點

結構:封閉式(減少環境污染),開放式(利于物料的觀察)

設計:有軸無軸(適合垃圾等易于纏繞的物料)

層級:單層雙層多層

廠家直銷 一對一導購 送貨上門 質保一年
滾筒篩

一、滾筒篩視頻

篩選黃沙

無軸滾筒篩篩選沙石

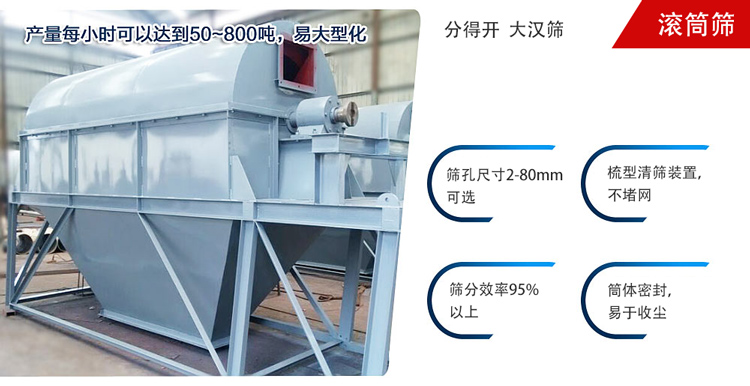

二、滾筒篩產品概述

滾筒篩也叫滾筒篩沙機,滾筒篩分機,它的主體部分是篩分筒,有若干個圓型狀沙王組成,過變速減速系統使篩分筒在一定轉速下旋轉,物料自上而下通過篩分筒得到分離,細料從篩分筒前端下部排出,粗料從篩分筒下端尾部排出,以此來完成物料的分級篩選。

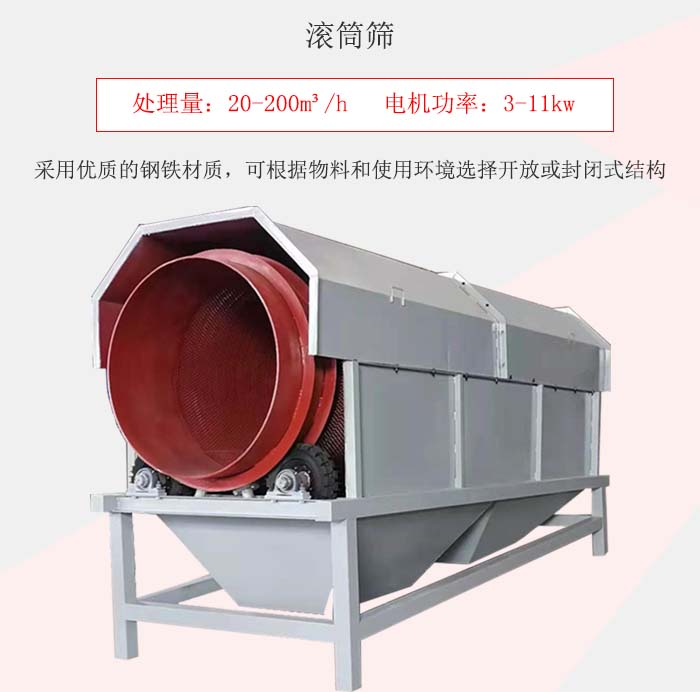

滾筒篩采用優質的鋼鐵材質,可根據物料和使用環境選擇開放或封閉式結構

滾筒篩有梳型清篩裝置,在篩分過程可通過梳型清篩機構與篩分筒的相對運動,達到對篩體不間斷清理的效果,使篩分筒在整個工作過程中始終保持清潔、不粘、不堵、不影響篩分效果,60-200目篩網,動力0.75-3KW,產量:500-1500KG/小時。

三、滾筒篩圖片

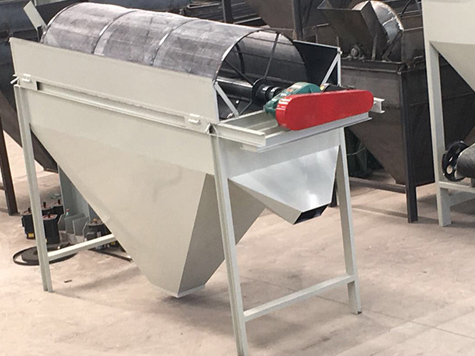

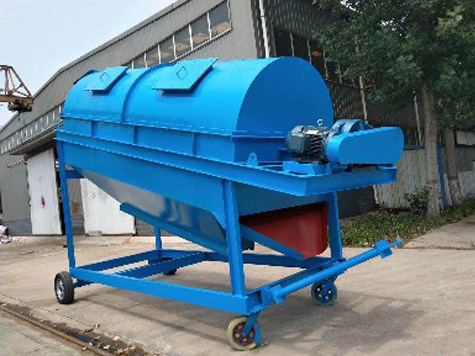

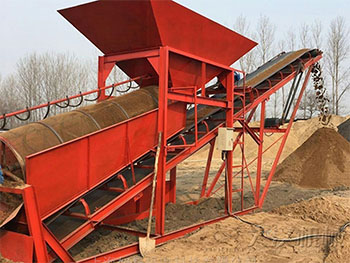

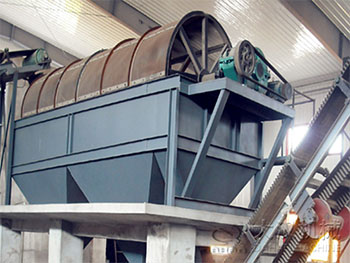

滾筒篩篩沙機使用現場展示大型滾筒篩四個排料口產品展示

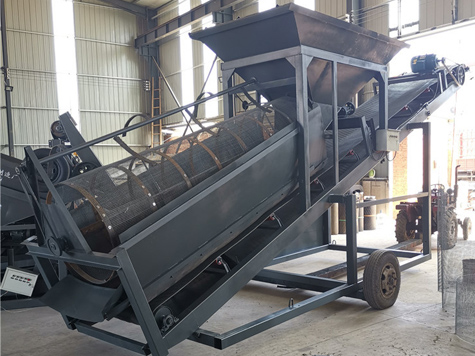

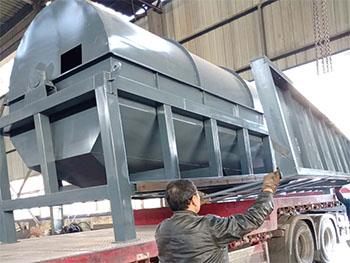

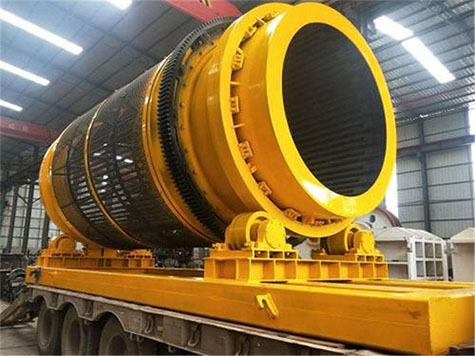

小型滾筒篩流水線安裝展示圖大型滾筒篩發貨現場圖片

四、滾筒篩原理

當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒后端底部的出料口排出,不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。

滾筒篩的設計原理

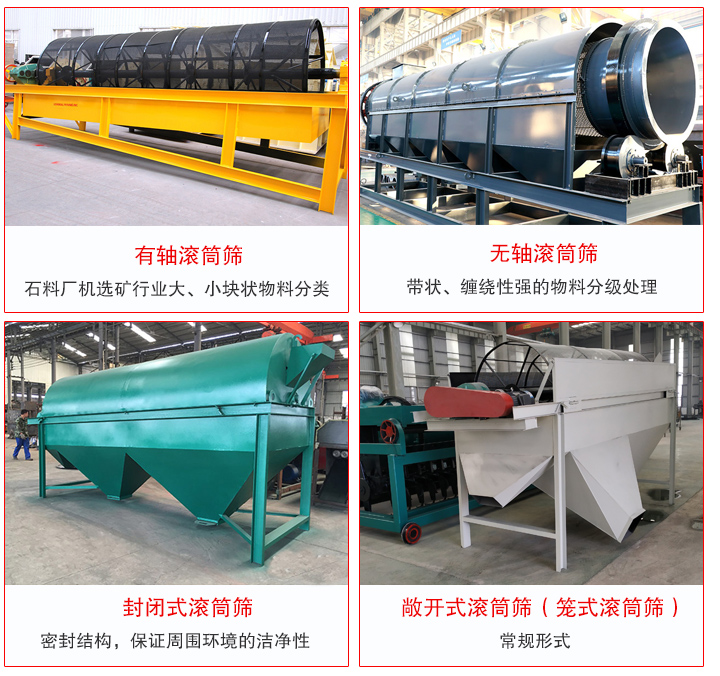

五、滾筒篩分類

1、根據有無中心軸結構進行分類

有軸的滾筒篩可以篩分顆粒狀,粉體,板結塊狀的物料,而無軸滾筒篩采用無軸設計,可以對易纏繞、體積較大、有大的沖擊量的物料的篩分與篩選,產量與有軸相比會提高20%。

2、根據外形結構進行分類

以分為封閉式與敞開式(籠式滾筒篩),封閉式的滾筒篩可以保護周圍環境的干凈,同時也可以保護篩分的物料不受外界環境的影響。

產品分類

六、滾筒篩技術參數

型 號 出力
(t/h)
功率
(kw)
篩筒直徑
(mm)
篩筒長度
(mm)
入料粒度
(mm)
篩下粒度
((mm)
外型尺寸
(長×寬×高mm)
GTS1015 50 3.0 1000 1500 ≤300 0~100 2600×1400×1700
GTS1020 100 4.0 1000 2000 3390×1400×2140
GTS1225 160 5.5 1200 2500 4146×1600×2680
GTS1530 250 7.5 1500 3000 4460×1900×2820
GTS1545 350 11 1500 4500 ≤400 5960×1900×3080
GTS1848 450 15 1800 4800 6500×2350×4000
GTS2055 600 22 2000 5500 7500×2550×4800
GTS2265 800 30 2200 6500 8500×2750×5000

注:1、外型尺寸是按筒體長計;

2、處理量是按大孔徑計算;

3、傾斜角度和每節長度視物料不同而不同;

4、質量按筒體長且使用編織網時計;

5、物料大塊所占比例不超過10%。

七、滾筒篩性能特點

滾筒篩分開放式,封閉式兩種選擇無塵篩分。無軸滾筒:適用生活垃圾等一些有一定纏繞性物料;有軸滾筒:適用石料,砂土等含水量較少的物料

1、采用旋轉式篩分方法,物料在滾筒內不斷翻轉滾動,有效減少了篩網堵塞現象。

2、篩筒直徑為1000-2200mm,篩筒長度為1500-6500mm,產量為每小時50-800噸。

3、安裝傾斜角小,不易堵塞,主要用于用于粉狀物料的分級,在作業過程中,篩濾效果好,篩分效率高達95%以上。

4、整個篩分筒可以用密封隔離罩所密封,清除了篩分過程中的粉塵飛揚,塊狀分濺等現象,避免了對工作環境的污染。

5、滾筒篩篩網是由若干個圓環狀扁鋼組成,規格為16mm×12mm,其截面積遠遠大于其它分離設備篩網的篩條截面積故而使用壽命得到提高。

6、物料與旋轉篩網所產生的噪音完全由密封防塵罩隔離,使噪音無法傳遞到設備外部,從而降低了設備噪音。

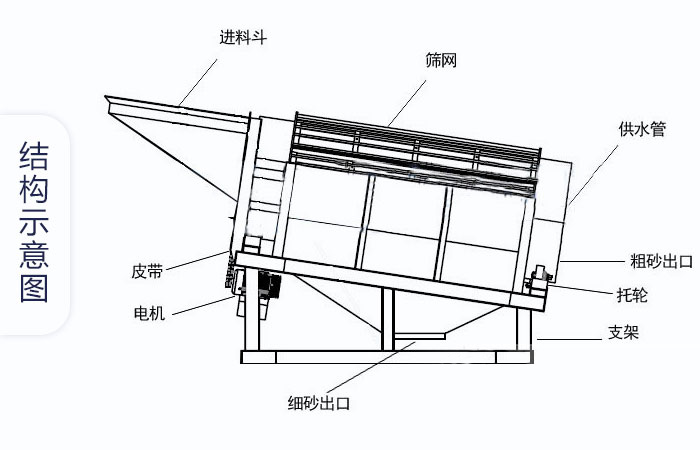

八、滾筒篩結構圖紙

滾筒篩主要由電機、減速機、滾筒裝置、機架、密封蓋、進出料口等部分組成。滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動。

產品結構

九、滾筒篩和振動篩的優缺點對比

篩型項目 滾筒篩 平面振動篩 懸臂振動篩
適用煤種 各類煤種 不含雜質的煤種 不含雜質的煤種
進煤方式 多種,按實際情況而定 只適應皮帶、漏斗,進煤口尺寸固定 只適應皮帶、漏斗,進煤口尺寸固定
篩分方式 旋轉 振動 振動
篩分效率 95%以上 10%-70%,視煤質水分情況定 10%-80%,視煤質水分情況定
篩分量 達到100%MCR,不受限制 10%-80%MCR,視煤質水分情況定 10%-80%MCR,視煤質水分情況定
下料粒度 6-30mm,可任意調整 下料粒度不能任意調整且有超標現象 下料粒度保證度不好,有超標現象
大型化 尺寸限制較,小易于大型化 大型化受尺寸、篩分效率等限制 大型化受尺寸效率和懸臂材料等限制
能耗 小,是其它篩型的50% 較大
噪音 帶密封隔離罩,噪音低
設備壽命
清篩機構
工作環境 好,有密封隔離罩 差,無密封隔離罩 差,無密封隔離罩
勞動強度 小,無須定期清篩清潔地面煤 大,設備運行時間長,清篩清潔地面煤 大,設備運行時間長,清篩清潔地面煤
維修及易損件 維修量小,易損件僅更換軸承 維修量大易損件多,篩網、振動電機 維修量大易損件多,篩條、振動電機
對鍋爐上煤保證值 100% 不能完全保證 不能完全保證

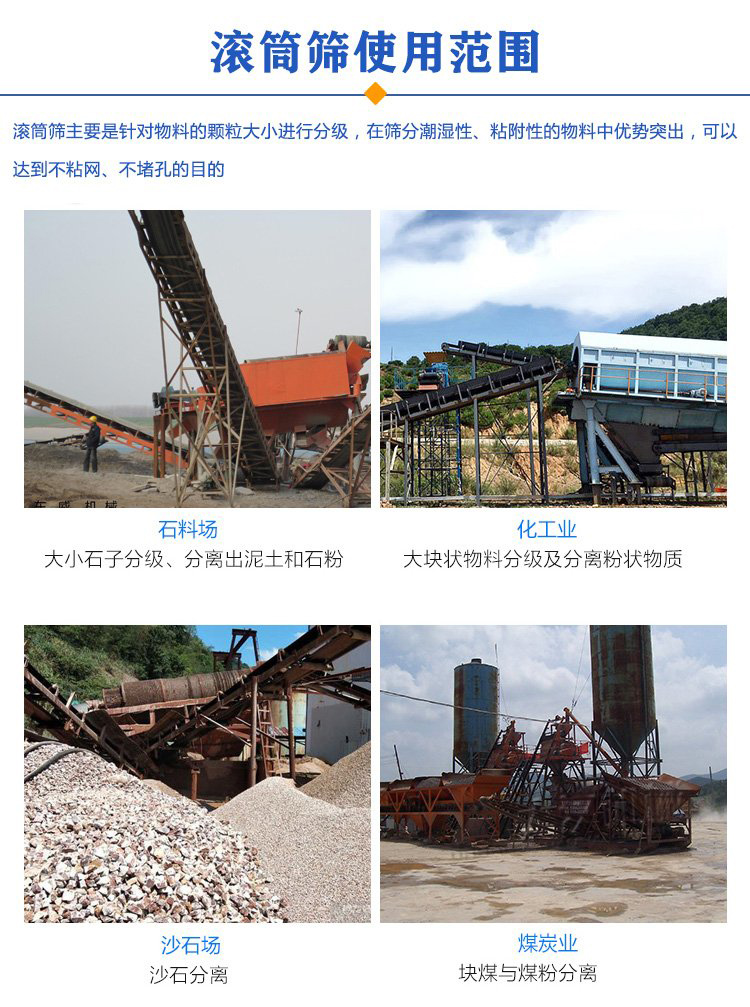

十、滾筒篩適用范圍

滾筒篩物料的顆粒大小進行分級處理,廣泛應用于電力、礦山、冶金、建材,化工等生產行業。

1、石料場中用于大小石子分級以及分離出泥土和石粉。

2、沙石場中用于沙石分離。

3、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。

4、化工行業、選礦行業用于大小塊狀物分級及分離粉狀物質。

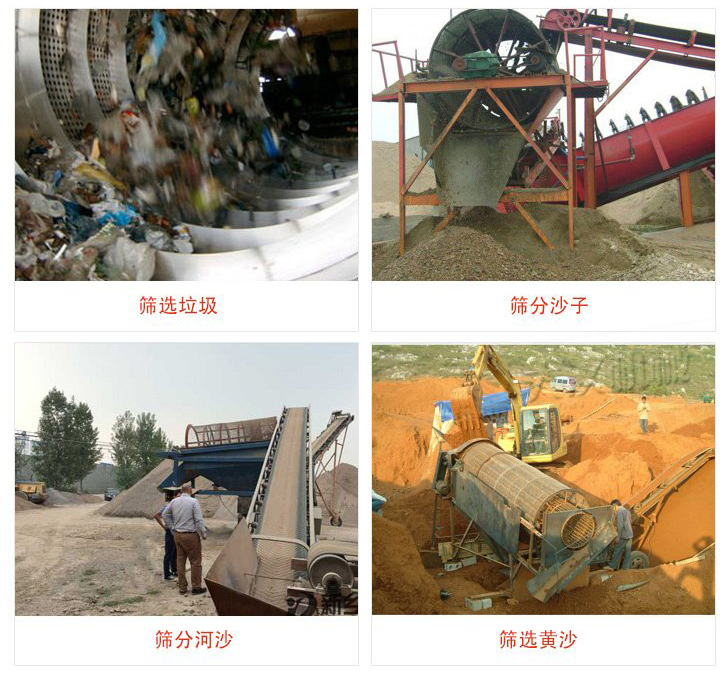

滾筒篩可篩分物料展示

十一、滾筒篩客戶案例

使用現場圖
